Disgrifiad o'r Cynnyrch

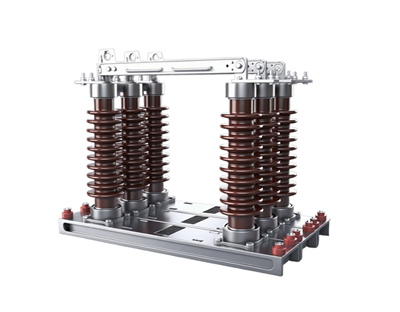

Mae ynysyddion hv cyfres GW5 yn defnyddio strwythur modiwlaidd, sengl-colofn, telesgopig awyr agored. Mae ei gydrannau craidd yn cynnwys cylched dargludol, cefnogaeth inswleiddio, mecanwaith gweithredu, ffrâm sylfaen, a switsh daearu dewisol. Mae'r dyfeisiau trydanol foltedd uchel 50Hz AC awyr agored hyn ar gael mewn folteddau gradd 40.5kV, 72.5kV, a 126kV. Maent wedi'u cynllunio i agor a chau llinellau foltedd uchel mewn amodau byw, dim llwyth ac i ynysu offer trydanol megis barrau bysiau foltedd uchel a thorwyr cylchedau sy'n cael eu cynnal a'u cadw o linellau foltedd uchel egniol. Gellir eu defnyddio hefyd i newid cynhwysedd isel neu gerrynt anwythol.

Cyflwr Amgylcheddol

Uchder: Heb fod yn fwy na 1000m. Os yw'r uchder yn fwy na 1000m, dylid addasu'r lefel inswleiddio graddedig.
Tymheredd amgylchynol: Terfyn uchaf +45 gradd, terfyn is -40 gradd, tymheredd cyfartalog y mis poethaf 30 gradd, amrediad tymheredd dyddiol uchaf 25 gradd;
Dwysedd ymbelydredd solar (awyr agored): 0.1W/cm²;
Cyflymder gwynt / pwysau gwynt (awyr agored): 34m/s (700Pa);
Lleithder: Lleithder cymharol cyfartalog dyddiol Llai na neu'n hafal i 95%, lleithder cymharol cyfartalog misol Llai na neu'n hafal i 90%;
Gwrthsefyll seismig: Cyflymiad llorweddol 0.3m/s², cyflymiad fertigol 0.15m/s²;
Ffactor diogelwch: cyseiniant sinwsoidaidd tri-cylch, ffactor diogelwch 1.67 neu uwch;
Gradd llygredd: Dosbarth E;
Trwch iâ: Llai na neu'n hafal i 20mm;

Paramedrau Technegol-GW5

Foltedd graddedig	Cyfredol â sgôr A	Sefydlogrwydd deinamig kA cyfredol	Cerrynt sefydlogrwydd thermol kA/S	Amledd pŵer wrthsefyll foltedd kV/1 munud		Effaith ymwrthedd pwysau kV
				Cyfnod i'r ddaear	Rhwng toriadau	Cyfnod i'r ddaear	Rhwng toriadau
40.5	630	50/63	20/25/4	95	118	185	215
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
72.5	630	50/63	20/25/4	140 160	160 176	325 350	375 385
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
126	630	50/63	20/25/4	230	265	550	630
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
